      爐膛火焰電視監視裝置

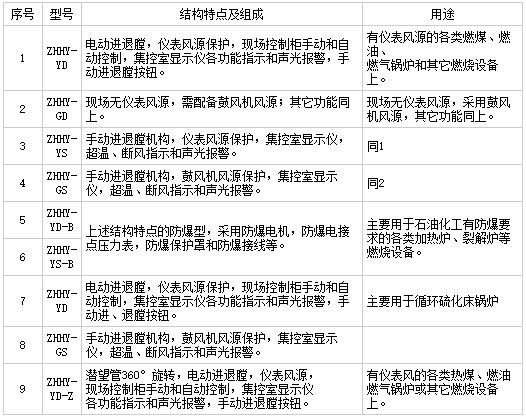

      型號表示

      ZHHY-YD-B型表示:火焰電視、儀表風源、電動退膛系統、防爆型;ZHHY-GS型表示:火焰電視、鼓風機風源、手動退膛系統。

      用途

      爐膛火焰電視監視裝置是從爐膛上部總體監視爐內燃料燃燒狀態的彩色工業電視監視系統。通過這個系統操作者在控制室內監視器屏幕上就能看到爐內火焰燃燒的真實圖像,能及時發現和處理爐膛點火、小負荷運行、燃料系統發生故障等燃燒缺陷,避免突發事故的發生,是設備安全、經濟運行不可缺少的裝置。

      適用范圍

      主要用于燃油、燃氣、燃煤電站鍋爐、工業鍋爐、石油化工加熱爐、裂解爐、工業窯爐、渣爐等的火焰電視監視,鋼廠步進爐的場景監視等。

      主要技術參數

      1、潛望鏡頭視場角:90°、120°

      2、潛望鏡頭工作溫度:<2000℃

      3、攝像機保護罩環境溫度:<70℃

      4、裝置所需風源:

      a、儀表風源:

      風壓≥0.2MPa,流量≥0.2cm3/min,塵埃粒徑≤3μm,含油量≤10mg/cm3

      b、鼓風機風源:(沒有儀表風情況下用)

      風壓≥2000Pa,流量≥5cm3/min,

      風溫≤40℃

      5、工作電源、220VAC/50HZ/200W

      裝置組成及功能

      1、輸像系統:由鏡頭、潛望管、攝像機、攝像機保護罩、電纜、監視器組成。通過這個系統將爐膛火焰燃燒狀態顯示在監視器屏幕上。

      2、保護系統:由風源、過濾器、風管路、連接管、風套管、攝像機保護罩、魔管制冷器等組成。

      通過這個系統對鏡頭、潛望管和攝像機進行耐高溫保護。其中魔管制冷器,原理是儀表風通過魔管制冷器,進口和出口可產生約20℃的溫差,對攝像機進行冷卻保護。

      3、運動系統:由電機、鏈條、傳動機構、運動小車、聯接部件等組成。通過這個系統,當保護風壓低于設定值和攝像機環境溫度超過設定值時,潛望管自動退出爐膛進行超溫保護。

      4、控制系統:由電接點壓力表、溫控開關、電纜、現場控制柜、集控室顯示儀等組成。當風管路中電接點壓力表風壓低于設定值時,通過現場控制柜中的控制電路,使潛望管系統自動退出爐膛進行超溫保護?,F場控制柜設有手動進退膛按扭和進到位、退到位指示燈。集控室顯示儀設有系統工作狀態指示燈和聲光報警,并設有手動進退膛按鈕。
